自己是一名游戏开发进修中的学生，被朋友提醒，决定总结一下自己做游戏开发中的 UI 设计和开发经验，供自己快速回顾，也给在苦恼相同问题的伙伴一些参考。自己没有从业经验，本篇文章请当做无专业性的文章看待。如果有前辈能够给予指点，不甚感激。

本篇聚焦于视觉交互设计，包含 GUI 及其动效的设计和开发。

〇、自己的 UI 设计流程

1. 在平面设计软件制作 UI 保真图

• 在这个阶段与伙伴敲定一个可用的版本

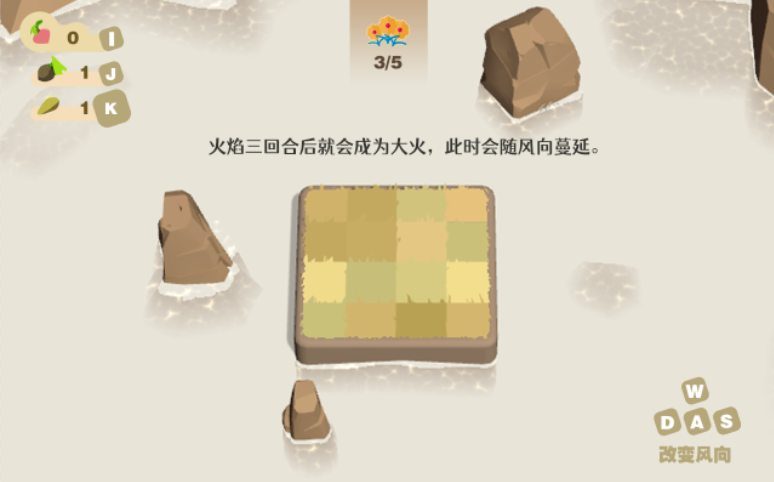

  草图

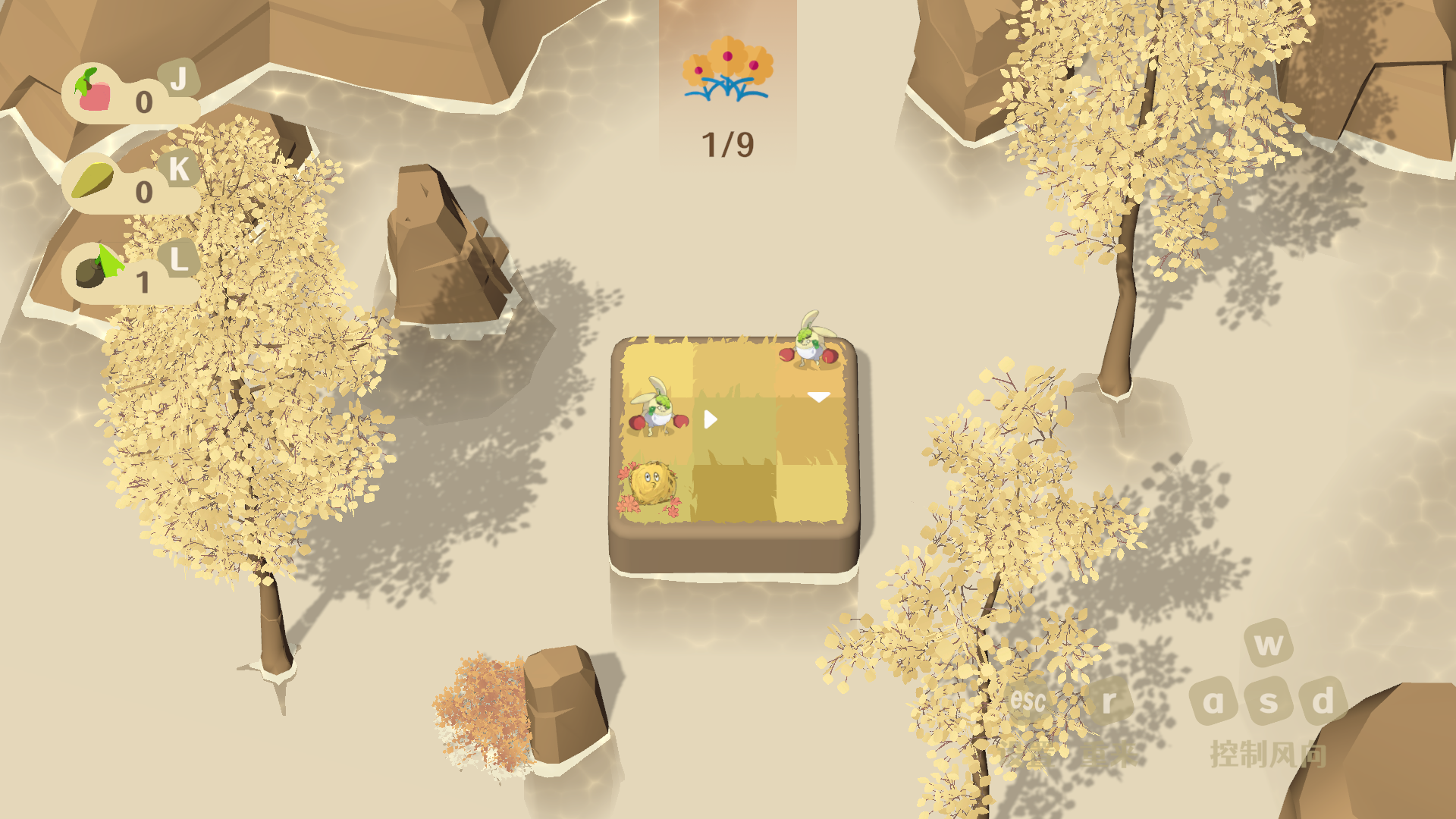

  成品
• 一些草图杂乱，很多部分都是在游戏中优化完成


  草图

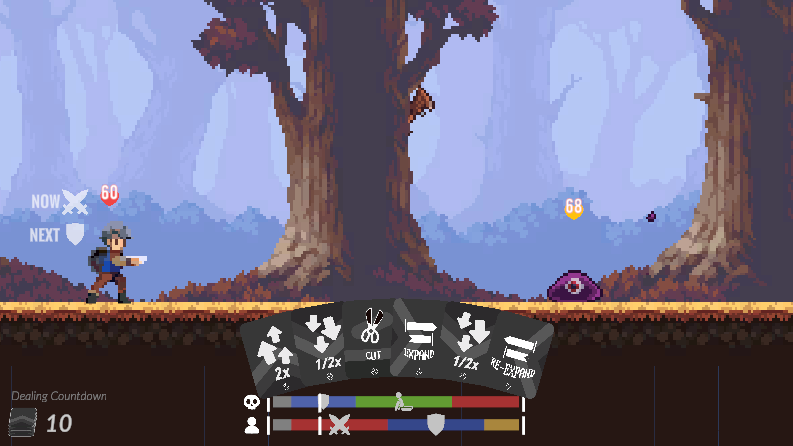

  成品

草图

成品

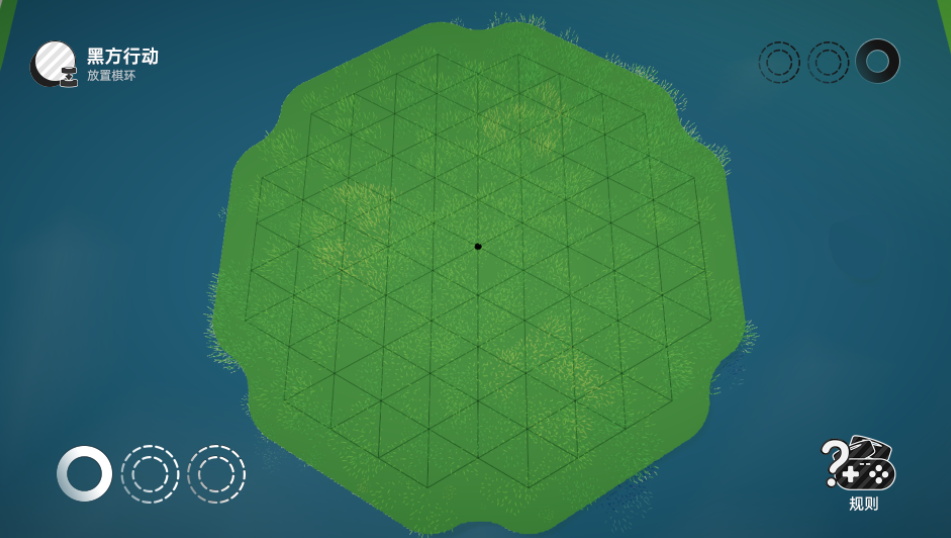

草图

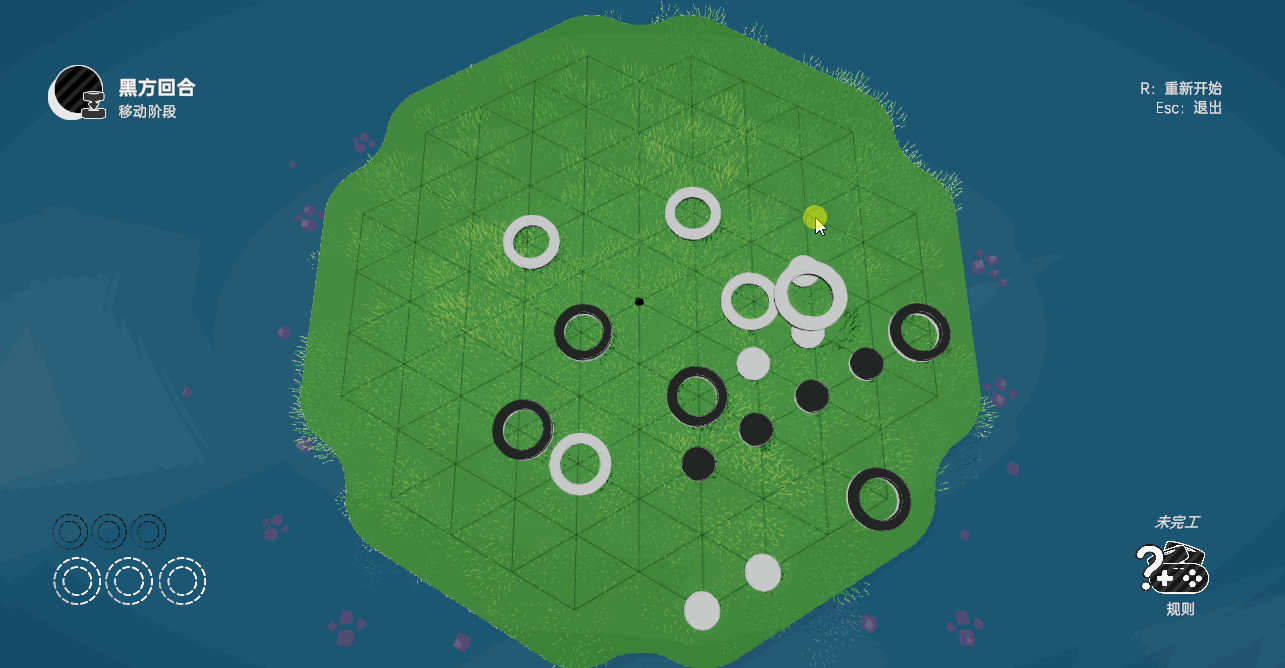

成品

草图

成品

2. 导出 UI 所需的图像素材

请将大小导出为 2^n（为了压缩），并最好使单位像素大小一致。

3. 在 Unity 中制作 UI

请见下文↓

一、在 Unity 中制作 UI（UGUI）

Unity 中 GUI 对象管理

一般自己针对一个使用场景会写一个 xxUIManager ，以单例模式存在，这里包含 GUI 的所有（有需的）GUI 对象引用、会触发事件（退出、重新开始等）。

xxUIManager 最终会挂在一个 Canvas 下，再将该 Canvas 存为预制体，修改只需修改预制体即可。

以下为例：

• LevelUIManager (Canvas)

当某个面板的功能过多时，可能会将对一个面板的操作封装成一个脚本，挂在对应面板下。

xxUIManager 和面板的脚本下的物体引用通常会暴露给外部对象，但通常不会在外部对象中进行操作。外部对象对 xxUIManager 下子物体的操作尽可能封装成方法，供外部调用。

自定义 UI 组件 与 CustomEditor 与 预制体

编写自己的 UI 组件

很多时候 Unity 自带的 UI 组件完全不能满足自己的需求，此时会自己写 UI 脚本，继承 IPointerClickHandler, IPointerDownHandler, Up, Enter, Exit… 等常用的事件。

我还没有做过兼容手柄的菜单，所以此处肯定是忽略了兼容手柄选择的情况。 对兼容手柄有需求的读者或许可以阅读 Selectable 类。

自定义 Inspector ( CustomEditor ) 方便地修改预制体参数

写好 UI 脚本后使用 CustomEditor 调整 UI 是十分方便的事。

不过使用预制体时使用 Editor 会出现无法将改变的参数保存的问题，自己找了一些地方找到了解决方案。 Editor 类：

private MyUIComponent componetSelf;
private void OnEnable()
{
    componetSelf = target as MyUIComponent;
}

public override void OnInspectorGUI()
{
    base.OnInspectorGUI();

    //objectSelf 指这个 editor 脚本所对应的组件(target)
    //objectSelf.TextComponent 是一个例子，指这个预制体内被修改的组件，这里是文字
    Undo.RecordObject(componetSelf.TextComponent, "descriptive name of this operation");

    //这里执行需要做的操作，例如修改文字的内容和字号
    componetSelf.TextComponent.text = EditorGUILayout.TextField("Name", componetSelf.TextComponent.text);
    componetSelf.TextComponent.fontSize = EditorGUILayout.FloatField("Font Size", componetSelf.TextComponent.fontSize);

    //标记文字组件被修改
    EditorUtility.SetDirty(componetSelf.TextComponent);
    PrefabUtility.RecordPrefabInstancePropertyModifications(componetSelf.TextComponent);
    //标记场景中我们的物体被修改
    EditorSceneManager.MarkSceneDirty(componetSelf.gameObject.scene);
}

资源文件管理

自己对 UI 的资源文件通常不会单开一个文件夹，而是放在对应种类的文件夹下方的 ~/UI/ 目录下。

自己通常会用 <文件类型[小写]>(_<细分类型[小写]>)_<文件名称[大写驼峰]> 的方式命名资源文件。对于 UI 的资源文件，例子是 spr_ui_HelloWorld ，其中 spr 代表 Sprite，ui 代表 UI，HelloWorld 是文件名。对于其它资源，命名方式同理，如预制体用 p_，状态机用 ant_，动画用 an_ 等，缩写的选择取决于自己和伙伴的认知。

精灵图的注意事项

对于用于 UI 的精灵图，建议将 Mipmap 关掉，（按需）将 Wrap Mode 改为 Clamp，这两者可能导致 UI 边缘出现错误的边线。

导入资源时设置资源属性可阅读：

二、动效

自己实现动效的方法可以不严谨地分为三类：

1. DoTween：功能完整、使用方便

有些学习成本、管理复杂

DOTween 的官网：

一个 DOTween 系列教程：

各种动画曲线一览：

2. 自己写个 Tweener：灵活可控，支持打断动画

数学基础是插值，推荐视频

在用 DOTween 时发现管理动画打断很不方便，会出现动画突然闪到终点的情况等等；另一方面，在场景切换或物体销毁时，物体的动画没有播放完，DOTween 也会给出安全模式警告。

于是就自己实现一个可以随时打断和返程的 Tweener（与 DOTween 中的 Tweener 无关）

我们实现一个类：

    [Serializable] // 使可以在 Inspector 编辑
    public class SimpleTweener
    {
        [HideInInspector] public float time; // 动画的当前时间
        public float duration; //动画的持续时长
        public AnimationCurve curve; //动画曲线

        private bool isActive; //是否正在进行
        private bool isPositive; //是否进行正向计时

        public float ProgressRate => time / duration; //动画播放的进度

        public Action<float> doAnimation = (value) => { };

        public void Update()
        {
            if (isActive)
            {
                time = isPositive ?
                    Mathf.Min(time + Time.deltaTime, duration) :
                    Mathf.Max(time - Time.deltaTime, 0);

                if (time == 0 || time == duration) isActive = false;

                float result = curve.Evaluate(ProgressRate); //对曲线进行采样
                doAnimation.Invoke(result);
            }
        }

        public void Start()
        {
            isActive = true;
            isPositive = true;
        }

        public void Stop()
        {
            isActive = true;
            isPositive = false;
        }
    }

之后我们在自己的 MonoBehaviour 中使用：

public class AnimationTestBehaviour : MonoBehaviour, IPointerEnterHandler, IPointerExitHandler
{
        public SimpleTweener tweener;
        public Image image;

        private void OnEnable()
        {
            tweener.doAnimation += DoTween;
        }
        private void OnDisable()
        {
            tweener.doAnimation -= DoTween;
        }

        private void Update()
        {
            tweener.Update();
        }

        void DoTween(float value)
        {
            Color color = image.color;
            color.a = value;
            image.color = color;
            image.transform.localScale = (0.5f + value) * Vector3.one;
        }

        public void OnPointerEnter(PointerEventData eventData)
        {
            tweener.Start();
        }

        public void OnPointerExit(PointerEventData eventData)
        {
            tweener.Stop();
        }
    }

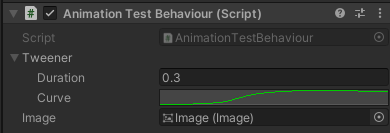

Inspector ：

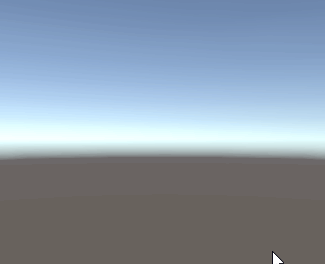

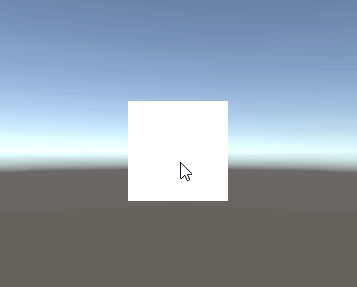

效果 ：

自己编写 Tweener 的可控性高却繁琐，单程动画自己一般会用 DoTween 实现。

*我想 DOTween 也是有实现可打断动画的方法的，自己应该学习一下。//不过自己造轮子快乐啊

3. 无限趋近式：编写快捷、适应性高

动画形式单一、可控性差、无法达到目标值

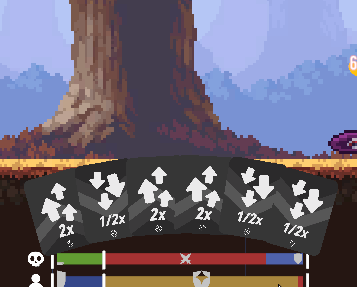

在一次 Ludum Dare 的作品中我用了这个方法实现卡牌动画

无限趋近式的意思是，让希望改变的参数的实际值无限趋近这个目标值。

以缩放为例，我们设定一个物体缩放的目标值，然后让实际值无限趋近这个目标值：

float value = Mathf.Lerp(currentSize, targetSize, speed);

speed 是趋近的速度，在 0 ~ 1 之间。在 Update 中调用的话，记得将 speed 乘上 Time.deltaTime .

public void Update(){
  float currentSize = transform.localScale.x;
  currentSize = Mathf.Lerp(currentSize, targetSize, speed * (Time.deltaTime * 50f));
  image.transform.localScale = currentSize * Vector3.one;
}

这种方法会导致物体永远无法达到目标值，动画的停用也需要用差值进行检测。但其管理和实现都很简单，2D 相机跟踪物体用这种方式实现十分方便。

后记：

回顾一下，发现自己做完的可玩的游戏都是 Game Jam 作品。自己在私下幻想和开发的游戏不便展示，完成度也拿不出手。所以本篇文章的 UI 美术都是 Game Jam 的快速生产内容，一定有许多不标准的地方。

做 UI 是自己喜欢的一件事，自己一有游戏想法，第一件事就是去做 UI，自己做了不少游戏的 UI，结果游戏却没怎么动工过w。若有机会，愿意结识更多的伙伴，去做些有趣好看的游戏。
